1586A Super-DAQ는 가장 정확하고 유연한 온도 데이터 수집 시스템입니다. 이 시스템은 최대 40개 입력 채널의 온도, dc 전압, dc 전류 및 저항을 스캔하고 기록하며 초당 10채널의 빠른 스캔 속도를 제공합니다. Super-DAQ는 공장에서 다중 채널 데이터 로거로 사용하거나 연구소에서 벤치탑 센서 교정용 정밀 기준 온도계로 사용하도록 구성할 수 있습니다.
1586A는 열 맵핑, 온도 검증, 프로세스 센서 교정, 열처리 전기로 테스트, 프로세스 모니터링, 품질 관리 테스트 등과 같은 분야에 가장 적합합니다. 이러한 분야는 제약, 생명공학, 식품 가공, 항공 우주 및 자동차 등의 다양한 산업에서 찾을 수 있습니다.
- 열전대 , PRTs, 서미스터, dc 전압, dc 전류 및 저항 측정
- 동급 최강의 측정 온도 정확도
- PRT ±0.005°C (외부 DAQ-STAQ Multiplexer 사용)
- 열전대: ± 0.5 °C (대용량 모듈 및 내부 CJC)
- 서미스터: ± 0.002 °C
- 입력 채널: 40개 이상의 절연된 범용 입력
- 유연한 구성: 내부 대용량 모둘과 DAQ-STAQ Multiplexer
- 선택 가능 스캔 속도 : 초당 10채널 이상
- 4가지 모드 작동 : 스캔, 모니터, 측정, 디지털 멀티미터 (DMM)
- 실시간 컬러 트렌드 : 최대 4개 채널의 차트 동시 작성
- dc 전압, dc 전류 및 저항에 6 1/2 디지트 디스플레이 분해능 제공
- 전류 리버설이 열전 효과를 최소화하여 PRT/RTD 측정 정확도 향상
- 자동 센서 교정: 자동화된 교정 루틴을 위해 dry-well, 마이크로 바스와 같은 Fluke Calibration 온도 소스 자동 교정
- 데이타 저장: 최대 20MB의 데이타와 셋업 파일을 내부 메모리 또는 USB 드라이브 저장. PC/무선 랜으로 데이타 전송 및 엑셀로 데이타 확인 가능
- 데이타 보안: 셋팅값과 데스트 트레이서빌리티(traceability)를 보장하기 위해 관리자와 사용자 프로필 파일 생성
- Mx + B 스케일링과 채널 오프셋 제로 기능
- 경보: 각 채널에 상한 범위 또는 하한 범위가 초과되었을 때 이를 사용자에게 알리는 2개의 독립적인 경보 제공

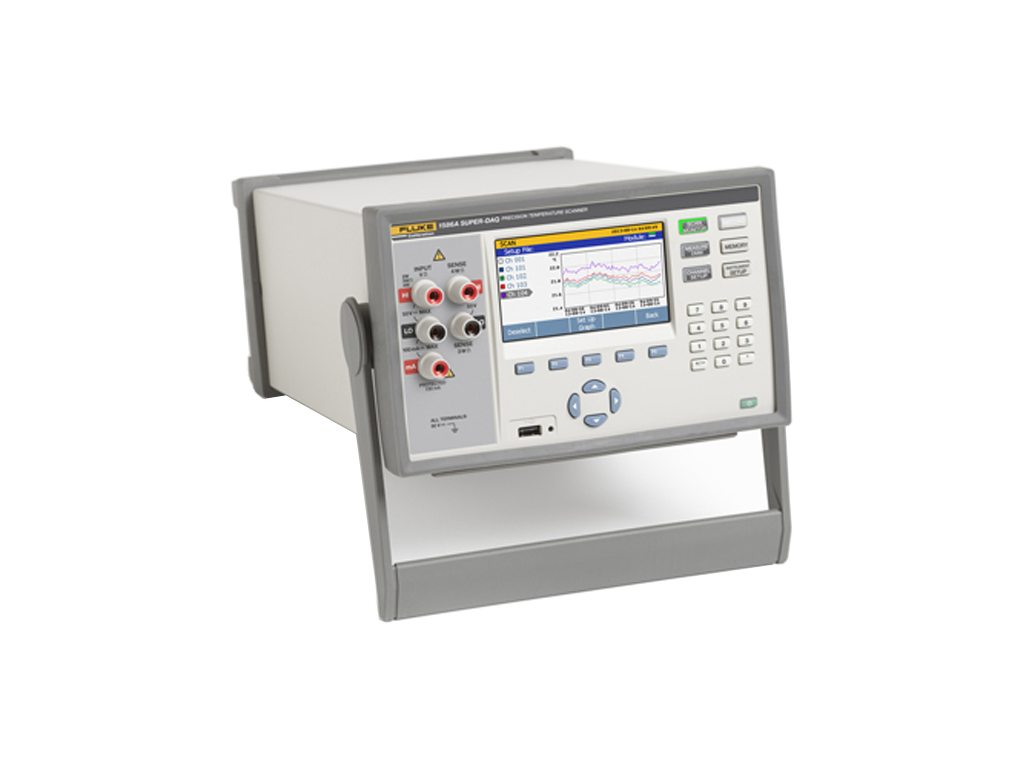

1586A Super-DAQ 정밀 온도 스캐너
The 1586A Super-DAQ 는 프로세스 제어 및 인터랙티브 시스템 분석, 품질 기준 준수 또는 R&D 시설의 고장 진단을 담당하는 기술자, 엔지니어, 품질 관리 담당자의 데이타 분석을 위한 정밀 온도와 전기 측정 타임스탬프를 수집합니다. 측정 데이타와 통계 자료는 모든 활성화 채널의 표 형식으로 확인할 수 있으며 그래프 기능으로 최대 4개 채널을 PC에서 데이타를 분석전에 쉽고 빠르게 테스트 셋업과 결과를 동시에 계획할 수 있습니다.
DAQ-STAQ Multiplexer로 구성하면 Super-DAQ는 PRTS, RTD, 서미스터, 또는 열전대 교정을 위한 최고의 벤치탑 레퍼런스 온도계 리드아웃의 정확성을 가지게 됩니다. 그리고 Super-DAQ이 Fluke Calibration 드라이웰 또는 Bath에 연결되어 있고 자동 센서 테스트 루틴이 실행되고 있을때 실험실 효율성을 증가시킬 수 있습니다.
1586은 열 매핑, 온도 확인, 공정 센서 보정 등과 같은 어플리케이션에 이상적이며 이러한 어플리케이션은 제약, 생명 공학, 식품 가공, 우주 항공 및 자동차 등 다양한 산업 분야에서 확인할 수 있습니다.
동급의 다른 제품과 차별화되도록 Super-DAQ를 설정할 수 있는 6개의 주요 기능이 있습니다:
- 최고의 온도 측정 정확도
- 공장 또는 벤치탑 용도에 적합한 유연한 구성
- 다양한 작동 모드
- 실시간 컬러 그래프 작성
- 데이터 이동성 및 보안
- 자동화된 센서 교정
1. 최고의 온도 측정 정확도
1586A Super-DAQ는 다음과 같은 동급 최고의 정확도로 PRTs, 열전대, 그리고 서미스터 측정값을 판독합니다 :
- PRTs ± 0.005 °C (외부 DAQ-STAQ Multiplexer 사용)
- 열전대: ± 0.5 °C (대용량 모듈과 내부 CJC 사용)
- 서미스터: ± 0.002 °C
2. 공장 또는 벤치탑 용도에 적합한 유연한 구성
온도 검증 등의 공장 용도로 사용할 경우 Super-DAQ는 내부 고용량 모듈로 구성됩니다. 열전대 또는 RTD를 입력 단자에 연결하는 작업은 특히 한 작업에 동일한 유형의 센서를 여러개 사용하고 다른 작업에 사용되는 다른 유형의 센서로 전환하는 경우 시간이 많이 소요될 수 있습니다. 내부 고용량 모듈을 사용하면 여러 입력 모듈을 사전에 구성할 수 있으므로 사용자의 테스트 요구 사항에 따라 한 모듈을 다른 모듈로 교체하기만 하면 되며, 저장된 테스트 설정을 호출하여 훨씬 더 빠르게 모듈을 전환할 수 있습니다. 또한 원하는 경우, 항상 단일 고용량 모듈에서 열전대, RTD, 전압, 저항 또는 전류와 같은 여러 가지 다양한 입력 유형을 동시에 측정할 수 있습니다.
온도 검증 등의 공장 용도로 사용할 경우 Super-DAQ는 내부 고용량 모듈로 구성됩니다. 열전대 또는 RTD를 입력 단자에 연결하는 작업은 특히 한 작업에 동일한 유형의 센서를 여러 개 사용하고 다른 작업에 사용되는 다른 유형의 센서로 전환하는 경우 시간이 많이 소요될 수 있습니다. 내부 고용량 모듈을 사용하면 여러 입력 모듈을 사전에 구성할 수 있으므로 사용자의 테스트 요구 사항에 따라 한 모듈을 다른 모듈로 교체하기만 하면 되며, 저장된 테스트 설정을 호출하여 훨씬 더 빠르게 모듈을 전환할 수 있습니다. 또한 원하는 경우, 항상 단일 고용량 모듈에서 열전대, RTD, 전압, 저항 또는 전류와 같은 여러 가지 다양한 입력 유형을 동시에 측정할 수 있습니다.
3. 다양한 작동 모드
Super-DAQ는 4가지 모드로 작동이 가능하며 단일 기기에서 스캔, 모니터링, 측정을 수행하거나 디지털 멀티미터로 사용할 수 있습니다. 사용자가 정의한 테스트에 따라 채널을 순차적으로 스캔하며 용도에 따라 빠름, 중간 또는 느림 중에서 스캔 속도를 선택하십시오. 스캔 도중 스캔을 중단하지 않고 단일 채널을 모니터링할 수 있고 테스트 파일을 사전 구성하지 않고도 데이터를 측정해 단일 채널에 기록할 수 있습니다. DMM 모드에서는 익숙한 벤치탑 디지털 멀티미터와 같은 전면 패널 채널을 사용하여 dc 전압, dc 전류 또는 2-와이어 및 4-와이어 저항을 빠르게 측정할 수 있습니다.
4. 실시간 컬러 그래프 작성
대부분의 데이터 수집 시스템에서는 한 채널의 데이터만 볼 수 있습니다. 그러나 Super-DAQ를 사용하면 이제 실시간으로 모든 채널의 데이터를 표 형식으로 보거나 최대 4개 채널의 차트를 동시에 컬러로 작성할 수 있습니다. 관심 있는 데이터를 확대 또는 축소해서 보거나 추세를 모니터링할 수 있고 기록 모드를 사용하면 PC와 고가의 소프트웨어 없이도 스캔 파일 내에서 수집된 데이터를 스크롤할 수 있습니다.
5. 데이터 이동성 및 보안
Super-DAQ에는 타임스탬프가 포함된 75,000개 이상의 판독값을 저장할 수 있는 20MB의 내장 메모리가 있습니다. LAN 인터페이스 연결을 사용하여 USB 플래시 드라이브를 이용하거나 네트워크를 통해 데이터 및 설정 파일을 손쉽게 PC로 옮겨 분석할 수 있습니다. Super-DAQ에는 두 가지 레벨의 데이터 보안도 포함되어 있어 권한 없는 사용자가 테스트 데이터 또는 설정 파일을 변조하거나 위조하는 것을 방지할 수 있습니다. 이 보안 기능은 정부 기관의 규제를 받으며 데이터 추적 가능성이 요구되는 산업에 특히 중요합니다.
6. 자동화된 센서 교정
자동 테스트 기능을 사용하여 PC와 소프트웨어 없이 센서 교정을 자동으로 수행할 수 있습니다. RS-232 인터페이스를 통해 Super-DAQ를 Fluke Calibration drywell 또는 액체 항온조와 연결하면 열원을 제어하고 교정을 자동으로 실행할 수 있습니다. 간편하게 설정점 온도 수와 값을 프로그래밍하고, 스캔 순서(선형, 대체, 위/아래)를 선택하고, 기준 채널을 할당하고, 필요한 안정성 대역을 설정할 수 있습니다. Super-DAQ는 기준 채널을 통해 열원의 안정성을 모니터링하고, 안정화된 데이터를 수집한 후 다음 설정점 온도로 진행합니다. 테스트를 구성하고 시작하면 자동으로 테스트가 수행되므로 다른 작업을 처리할 수 있습니다.
일반 사양 |
| 메인 전압 |
100 V 설정: 90 V ~ 110 V
120 V 설정: 108 V ~ 132 V
220 V 설정: 198 V ~ 242 V
240 V 설정: 216 V ~ 264 V |
| 주파수 |
47 Hz ~ 440 Hz |
| 전력 소비량 |
36 VA 피크 (평균 24 W) |
| 온도 환경 |
작동 온도: 0 °C ~ 50 °C
최대 정확도: 18 °C ~ 28 °C
보관 온도: −20 °C ~ 70 °C
예열 시간: 완전 정확도 사양까지 1시간 소요 |
| 상대 습도(비응축) |
작동 습도: 0 °C ~ 30 °C <80 %;
30 °C ~ 50 °C <50 %
보관 습도: −20 °C ~ 70 °C <95 % |
| 고도 |
작동 고도: 2,000 m
보관 고도: 12,000 m |
| 진동 및 충격 |
MIL-PRF-28800F Class 3 준수 |
| 채널 용량 |
총 아날로그 채널: 45
전압/저항 채널: 41
전류 채널: 5
디지털 I/O: 8 bits
Totalizer: 1
경보 출력: 6
트리거 입력: 1 |
| 입력 보호 |
50 V(모든 기능, 단자 및 범위) |
| 연산 채널 |
채널 개수: 20
연산: 합계, 차이, 곱셈, 나눗셈, 다항식, 거듭제곱, 제곱근, 역수, 지수, 대수, 절대값, 평균, 최대, 최소 |
| Triggers |
인터벌, 외부(트리거 입력), 경보, 원격(버스), 수동, 자동 테스트 |
| 메모리 |
스캔 데이터 RAM: 타임스탬프가 포함된 75,000개의 판독값
데이타/셋업 플래시 메모리: 20 MB |
| USB 호스트 포트 |
연결 타입: Type A
기능: 메모리
파일 시스템: FAT32
메모리 용량: 32 GB |
| USB 장치 포트 |
연결 타입: Type B
클래스: 기기
기능: 데이타 전송 및 제어
명령 프로토콜: SCPI |
| LAN |
기능: 데이타 전송 및 제어
네트워크 프로토콜: Ethernet 10/100, TCP/IP
명령 프로토콜: SCPI |
| RS-232 |
커넥터: D-sub 9 pin (DE-9)
보드 속도: 1200, 2400, 4800, 9600, 19200, 38400
기능: 온도 소스 출력 제어 |
| Dimensions |
높이: 150 mm
가로: 245 mm
세로: 385 mm 중량: 6 kg (일반 구성)
적재 중량: 9.5 kg (일반 구성) |
| 적합성 |
CE, CSA, IEC 61010 3rd ed. |
측정 사양 |
| 정확도 사양은 일반적으로 1시간 예열 후 환경 온도가 18 °C ~ 28 °C인 중간 샘플 속도(별다른 언급이 없는 한)에서 유효합니다. 정확도 사양의 신뢰도 수준은 1년 이내에 95 % 입니다. |
| 스캔 속도 |
빠름: 초당 최대 10개 채널(채널 당 0.1초) 중간: 초당 1개 채널(채널 당 1초)
느림: 채널 당 4초 |
| 표시 분해능 |
6 1/2 디지트 (온도 판독의 표시 분해능을 찾기 위해 아래표 참조) |
| |
PRT/RTD |
| 온도 범위 |
−200 °C ~ 1200 °C (센서에 따라) |
| 저항 범위 |
0 Ω ~ 4 kΩ |
| 오프셋 보상 |
0 Ω ~ 400 Ω, 4-와이어: 자동 전류 전환
400 Ω ~ 4000 Ω 또는 3-와이어: 없음 |
| 소스 전류 전환 간격 (0 Ω ~ 400 Ω 범위) |
빠른 샘플 속도: 2 ms
중간 샘플 속도: 250 ms
늘니 샘플 속도: 250 ms |
| 최대 리드 저항 (4-와이어 Ω) |
400 Ω 에서 4 kΩ 범위의 리드 당 2.5 % |
PRT/RTD 저항 정확도 |
| 정확도는 % 측정 또는 옴으로 지정됩니다. 기본 정확도는 4-와이어 PRT/RTD로 3-와이어 PRT/RTD가 채널 1을 사용하는 경우 오프셋 내부 저항 물일치 및 전압에 대한 정확도 사양을 X20을 통해 X01 채널을 사용하는 경우 0.05 Ω을 추가 기능을 사용합니다. 환경 온도가 지정된 범위를 벗어나면 온도 편차에 온도 계수를 곱하여 정확도 사양을 추가 할 수 있습니다 |
| 범위 |
샘플 속도 |
DAQ-STAQ 모듈과 채널 1 |
대용량 모듈 |
T.C./ °C 외부 18 °C ~ 28 °C |
| 0 Ω ~ 400 Ω |
느림 |
0.002 % 또는 0.0008 Ω |
0.003 % 또는 0.003 Ω |
0.0001 % 또는 0.0008 Ω |
| 중간 |
0.002 % ~ 0.002 Ω |
0.003 % ~ 0.003 Ω |
0.0001 % ~ 0.0008 Ω |
| 빠름 |
0.002 % 또는 0.005 Ω |
0.003 % 또는 0.006 Ω |
0.0001 % 또는 0.0008 Ω |
| 400 Ω ~ 4 kΩ |
느림 |
0.004 % 또는 0.06 Ω |
0.006 % 또는 0.06 Ω |
0.0001 % 또는 0.008 Ω |
| 중간 |
0.004 % 또는 0.1 Ω |
0.006 % 또는 0.1 Ω |
0.0001 % 또는 0.008 Ω |
| 빠름 |
0.004 % 또는 0.18 Ω |
0.006 % 또는 0.18 Ω |
0.0001 % 또는 0.008 Ω |
PRT/RTD 온도 정확도 |
| 정확도는 4-와이어 100 Ω 공칭 PRT / RTD입니다. 3-와이어 PRT/RTD가 채널 1을 사용하는 경우 오프셋 내부 저항 물일치 및 전압에 대한 정확도 사양을 0.039 °C 추가합니다. X20을 통해 X01 채널을 사용하는 경우 0.15 °C을 추가 사용합니다. 환경 온도가 지정된 범위를 벗어나면 온도 편차에 온도 계수를 곱하여 정확도 사양을 추가 할 수 있습니다. 직선 보간은 테이블에있는 포인트 사이에 사용할 수 있습니다. 사양은 센서의 정확성을 포함하지 않으며 온도 측정의 실제 범위는 센서와 특성에 따라 달라집니다. |
| 샘플 속도 |
온도 |
DAQ-STAQ 모듈과 채널 1 |
대용량 모듈 |
T.C./ °C 외부 18 °C ~ 28 °C |
| 느림 |
−200 °C |
0.002 °C |
0.008 °C |
0.002 °C |
| 0 °C |
0.005 °C |
0.008 °C |
0.003 °C |
| 300 °C |
0.012 °C |
0.018 °C |
0.006 °C |
| 600 °C |
0.02 °C |
0.03 °C |
0.01 °C |
| 중간 |
−200 °C |
0.005 °C |
0.008 °C |
0.002 °C |
| 0 °C |
0.005 °C |
0.008 °C |
0.003 °C |
| 300 °C |
0.012 °C |
0.018 °C |
0.006 °C |
| 600 °C |
0.02 °C |
0.03 °C |
0.01 °C |
| 빠름 |
−200 °C |
0.013 °C |
0.015 °C |
0.002 °C |
| 0 °C |
0.013 °C |
0.015 °C |
0.003 °C |
| 300 °C |
0.014 °C |
0.018 °C |
0.006 °C |
| 600 °C |
0.02 °C |
0.03 °C |
0.01 °C |
PRT/RTD 측정 특성 |
| |
온도 표시 분해능 |
|
| 범위 |
느림 / 중간 샘플 속도 |
빠른 샘플 속도 |
소스 전류 |
| 0 Ω ~ 400Ω |
0.001 °C |
0.01 °C |
±1 mA |
| 400 Ω ~ 4 kΩ |
0.001 °C |
0.01 °C |
0.1 mA |
열전대 |
| 온도 범위 |
−270 °C ~ 2315 °C (센서에 따라 다름) |
| 전압 범위 |
−15 mV ~ 100 mV |
열점대 전압 정확도 |
| 정확도는 ± (|측정 % | + μV)로 지정 됩니다. 기본 정확도 사양은 중간 또는 느린 샘플 속도 기준입니다. 빠른 샘플 속도 사용 시 정확도 사양에 테이블 값을 추가하고 환경 온도가 지정된 범위를 벗어나면 온도 편차에 온도 계수를 곱하여 정확도 사양을 추가 할 수 있습니다. |
| 범위 |
채널 1 정확도 |
Ch. x01 – x20 |
빠른 샘플 속도 |
T.C./ °C 외부
18 °C ~ 28 °C |
| −15 mV ~ 100 mV |
0.004 % + 4 μV |
2 μV 추가 |
1 μV 추가 |
0.0005 % + 0.0005 mV |
