[프로세스 캘리브레이터]
압력/진공 펌프가 \압력 교정기
모델명 :

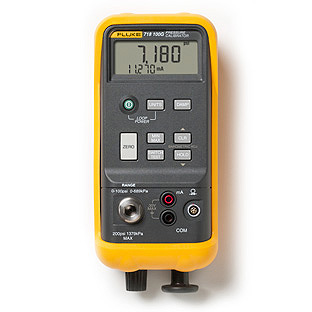

FLUKE 718 1G to 300G (압력)
|
|
|
압력 교정을 위한 완벽한 솔루션
Fluke 718 압력 교정기 제품군(4개 모델 포함)은 트랜스미터, 게이지 및 스위치에 적합한 종합적인 압력 교정 솔루션을 제공합니다. 이 컴팩트한 압력 교정 솔루션은 크기가 동종 기기의 약 1/3이며 중량은 1kg(2파운드)에 불과합니다. 세척하기 쉬운 독창적인 펌프는 펌프 손상을 방지하며 현장에서도 분해 없이 펌프를 정비할 수 있도록 해줍니다.
- 거의 모든 압력 장치를 교정하고 유지보수하는 압력 소스 및 밀리암페어 측정
- 우발적으로 액체에 노출된 경우 통합 펌프를 쉽게 세척할 수 있으므로 소유 비용 및 수리 비용이 절감되며, 현장에서 펌프를 정비할 수 있음
- 현장에서 통과/실패를 보다 빠르게 결정할 수 있도록 오류율(%) 계산
- 업계 최고의 mA 정확도(0.015%)로 측정에 대한 확신 및 워크로드 범위 향상
- 최소/최대/대기 기능으로 변화하는 측정값 캡처
- 보다 빠르고 정확하게 압력 스위치를 테스트하는 스위치 테스트 기능
- 새로운 1 및 300PSI 압력 범위로 추가 도구의 필요성 감소
- 현재 1, 30, 100 및 300PSI 범위 제공
|
| 기술 사양 |
| 표준 |
| 718 시리즈 |
|
| 압력 측정 |
(내부 센서) |
| 정확도 |
0.025% 전체 스케일 |
| 기능 |
영점, 최소/최대, 대기, 댐핑 |
| 참고: |
건조 공기, 비부식성만 |
| |
|
| 718 1G |
|
| 범위: |
-1PSI~+1PSI(-68.9mbar~68.9mbar, -6.89kPa~6.89kPa) |
| 분해능: |
0.0001psi, 0.001mbar, 0.0001kPa |
| 과압: |
5x 전체 스케일 |
| 기능: |
영점, 최소, 최대, 대기, 댐핑 |
| |
|
| 718 30G |
|
| 범위: |
-12PSI~30PSI(-850mbar~2mbar, -85kPa~206.84kPa) |
| 분해능: |
0.001psi, 0.1mbar, 0.01kPa |
| 과압: |
5x 전체 스케일 |
| 기능: |
영점, 최소, 최대, 대기, 댐핑 |
| |
|
| 718 100G |
|
| 범위: |
-12PSI~100PSI(-850mbar~7mbar, -85kPa~689.48kPa) |
| 분해능: |
0.01psi, 0.1mbar, 0.01kPa |
| 과압: |
2x 전체 스케일 |
| 기능: |
영점, 최소, 최대, 대기, 댐핑 |
| |
|
| 718 300G |
|
| 범위: |
-12PSI~300PSI(-850mbar~20mbar, -85kPa~2068.42kPa) |
| 분해능: |
0.01psi, 1mbar, 0.1kPa |
| 과압: |
375PSI, 25bar |
| 기능: |
영점, 최소, 최대, 대기, 댐핑 | |
| 700 시리즈 압력 모듈을 사용하는 Fluke 718 시리즈 |
| 범위: |
29개의 압력 모듈, 0~1inH20~10,000psi, 2.5mbar~700bar 범위. 압력 모듈 사양에 따른 과압 |
| 분해능: |
압력 모듈 사양에 따름 |
| 정확도: |
전체 범위의 0.025%, 압력 모듈 사양에 따름 |
| 기능: |
영점, 최소, 최대, 대기, 댐핑 |
|
참고: 매개체 호환성은 압력 모듈 사양에 따름 | |
| 내장된 펌프를 사용하는 Fluke 718 시리즈 |
| 범위: |
-12PSI 또는 -850mbar~전체 스케일 지원되는 압력 단위: psi, in H20(4°C), in H20(20°C), cm H20(4°C), cm H20(20°C), bar, mbar, kPa, inHg, mmHg, kg/cm |
| 루프 전원: |
범위: 24V dc |
|
정확도: +/- 10% |
|
참고: 드라이브, 20mA, 6.8V 초과 배터리의 경우 1000Ω, 5.8~6.8V 배터리의 경우 700Ω |
| mA 측정: |
범위: 0 mA~24 mA |
|
분해능: 0.001mA |
|
정확도: ±0.015 % + 1카운트 | |
| 일반 사양 |
| 최대 전압 |
|
| 온도 |
|
| 작동 온도 |
|
| 상대 습도 |
|
95%(10°C~30°C), 75%(30°C~40°C), 45%(40°C~50°C), 35%(50°C~55°C) | |
| 작동 고도 |
|
| 충격 |
|
| 진동 |
|
| 안전 |
|
CSA C22.2 No. 1010.1: 1992 | |
| EMC |
|
EN50082-1: 1992 및 EN55022: 1994 Class B | |
| 크기 |
|
216 mm x 94 mm x 66 mm(8.50 in x 3.72 in x 2.60 in) | |
| 중량 |
|
| 전원, 배터리 수명 |
|
ANSI/NEDA 1604A 또는 IEC 6LR619V 9V 알카라인 배터리, 718은 배터리 2개 | |
| 배터리 수명 |
|
일반적으로 4~20시간, 사용된 기능에 따라 다름 | |
| 보증 |
|
| 디스플레이 |
|
| 참고 |
|
| 모델 이름 |
설명 |
| Fluke 718 1G |
압력 교정기 -1~1PSI(-68.9mbar~68.9mbar, -6.89~6.89kPa)
공통 구성품:
- 테스트 리드를 보관할 수 있는 보호용 외부 케이스(노란색)
- 지침서(14개 언어)
- 테스트 리드 및 앨리게이터 클립
- 9V 알카라인 배터리 2개
- NIST 추적 가능 교정 보고서 및 데이터
| |
| Fluke 718 30G |
압력 교정기 -12~30psi(-850mbar~2bar, -85~206.84kPa) |
| Fluke 718 100G |
압력 교정기 -12~100psi(-850mbar~7bar, -85~689.48kPa) |
| Fluke 718 300G |
압력 교정기 -12~300psi(-850mbar~20bar, -85~2068.42kPa) |
| CarePlan |
| G3P-Group2 |
GOLD CarePlan |
| S3P-Group2 |
SILVER CarePlan |
| 클립 |
| AC220 |
AC220 SureGrip™ 앨리게이터 클립 |
| 테스트 프로브 |
| TP220 |
TL220 SureGrip™ 산업용 테스트 프로브 |
| 테스트 리드 |
| TL220 |
SureGrip™ 산업용 테스트 리드 세트 구성
- AC220 SureGrip™ 앨리게이터 클립 세트
- TP220 SureGrip™ 산업용 테스트 리드 세트
- TL224 SureGrip™ 실리콘 테스트 리드 세트(오른쪽으로 일자형)
- 1년 품질보증
|
| TL223 |
TL223 전기 테스트 리드 세트 |
| TL224 |
TL224 SureGrip™ 절연 테스트 리드 |
| TL71 |
TL71 프리미엄 테스트 리드 세트 |
| TL221 |
TL221 SureGrip™ 테스트 리드 확장 세트 |
| TL75 |
TL75 Hard Point™ 테스트 리드 세트
|
|
|
