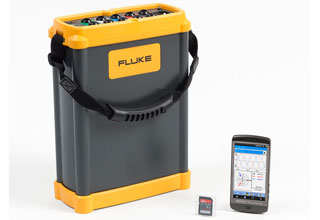

| 기술 사양 |
| 전력 품질 측정 표준 |
| 준수 |
IEC 61999-1-4 Class 1, IEC 61000-4-30 Class A 또는 B(측정 기능에 따라), IEEE519, IEEE1159, IEEE1459 및 EN50160 |
| 시계/달력 |
윤년, 24시간제 |
| 실시간 시계 정확도 |
±1초/일 이하 |
| 내부 데이터 메모리 용량 |
최소 2GB |
| 최대 기록 기간 |
최소 31일 |
| 측정 시간 제어 |
자동 |
| 최대 이벤트 수 |
내부 메모리 크기에 의해서만 제한됨 |
| 전원 요구 사항 |
100~240V rms ± 10%, 47~63 Hz, 40W |
| 정전 중 작동 시간(내부 UPS 작동) |
정전당 5분, 재충전 없이 총 60분 작동 |
| 치수 |
215 mm x 310 mm x 35 mm(8.5 in x 12.2 in x 3.5 in) |
| 질량(중량) |
6.3 kg(14 lb) | |
| 입력 |
| 측정 유형 |
단상+중성, 단상 IT 중성 없음, 단상 분상, 3상 Wye, 3상 Delta, 3상 IT, 3상 High Leg, 3상 Open Leg, 2 Element Delta, 21/2 Element Wye |
| 입력 채널 |
전압: 4채널, ac/dc |
|
전류: 5채널 |
| 전압 채널 |
입력 저항: 2MΩ |
|
입력 정전 용량: 2.0pF 미만 |
| 전류 입력 특성 |
2V rms = 전체 스케일, ferro CT의 경우 1MΩ 입력 임피던스, Flexi-CT의 경우 낮은 임피던스 |
| 측정 방법 |
전압 및 전류 동시 디지털 샘플링. 디지털 PLL 동기화 샘플링, 전압 강하 중 내부 주파수 기준 사용 | |
| 동기화 및 샘플링 |
| PLL-동기화 소스 |
PLL은 wye 전력 유형의 경우 A-N 전압에 동기화하고, delta 전력 유형의 경우 A-B 전압에 동기화합니다. 나열된 모든 전력 유형을 wye 또는 delta로 특성화할 수 있습니다. |
| PLL 잠금 범위 |
42.5~69 Hz |
| 샘플링 주파수 |
전압 및 전류: 256개 샘플/사이클 IEC 61000-4-7에 따른 상호고조파: 2560개 지점/10사이클(50Hz), 3072개 지점/12사이클(60Hz) 과전압: 5MHz |
| A/D 분해능 |
전압 및 전류: 24비트 |
|
과전압: 14비트 | |
| 전압 및 전류 측정 |
| 전압 측정 범위 |
AC 전압: 1000V rms ± 10% 초과 범위 |
|
DC 전압: ± 1000V + 10% 초과 범위 |
| 전압 파고율 |
3 이하 |
| 전류 측정 범위 |
사용한 전류 프로브에 따라 다름 |
| 전류 파고율 |
4 이하 | |
| RMS 전압 |
| 측정 유형 |
실제 RMS가 지속적으로 계산됨: IEC 61000-4-30에서 요구하는 대로 모든 사이클, 1/2사이클마다, 각각 50 또는 60Hz에서 10 또는 12사이클마다 |
| 측정 불확도 |
AC: ±0.2% 판독값 ±0.1% 전체 스케일, 50V rms 초과 |
|
DC: ±0.5% 판독값 ±0.2% 전체 스케일, 50V DC 초과 | |
| RMS 전류 |
| 측정 유형 |
실제 RMS가 지속적으로 계산됨: 표준에서 요구하는 대로 모든 사이클, 1/2사이클마다, 각각 50 또는 60Hz에서 10 또는 12사이클마다 | |
| 과전압(임펄스) |
| 측정 유형 |
파형 샘플링 |
| 풀 스케일 |
8000V pk |
| 샘플 분해능 |
200 nS |
| 측정 불확도 |
±5% 판독값 ± 20V(테스트 매개 변수: 1000V dc, 1000V rms, 100kHz) | |
| 전압 상승(rms 상승) |
| 측정 유형 |
실제 RMS(각 1/2사이클을 겹쳐 1사이클 계산 - 라인 간의 전압은 3P3W 라인에 대해 측정되고, 위상 전압은 3P4W 라인에 대해 측정) |
| 표시되는 데이터 |
상승 진폭 및 기간 |
| 측정 |
RMS 전압과 동일 | |
| 전압 강하(rms 강하) |
| 측정 유형 |
실제 RMS(각 1/2사이클을 겹쳐 1사이클 계산 - 라인 간의 전압은 3P3W 라인에 대해 측정되고, 위상 전압은 3P4W 라인에 대해 측정) |
| 표시되는 데이터 |
강하 또는 정전 진폭 및 기간 |
| 측정 |
RMS 전압과 동일 | |
| 전압 드롭아웃(정전) |
|
| LAN 인터페이스 |
| 커넥터 |
RJ-45 |
| 속도 및 유형 |
10/100 Base-T, 자동 MDIX |
| 통신 프로토콜 |
TCP/IP over Ethernet | |
| 무선 컨트롤러 인터페이스 |
| 연결 |
무선(2.4GHz 비율) |
| 속도 |
최대 700kbit/초 |
| 통신 프로토콜 |
Bluetooth SPP | |
| 전력 측정 |
| 전원, 배터리 수명 |
| 측정 유형 |
실제 RMS가 지속적으로 계산됨: 표준에서 요구하는 대로 모든 사이클 및 각각 50 또는 60Hz에서 10 또는 12사이클마다 | |
| 주파수 |
| 측정 범위 |
42.5~69 Hz |
| 측정 소스 |
PLL 동기화 소스와 동일 |
| 측정 정확도 |
±10mHz(범위의 10~110%, 정현파) | |
| 역률 |
| 측정 범위 |
0.000~1.000 |
| 측정 정확도 |
각 측정 값 계산에서 ±1자리(총 ±3자리) | |
| 배치 역률 |
| 측정 방법 |
기본 전압과 기본 전류 간의 위상 차에서 계산 |
| 측정 범위 |
-1.000(선행)~+1.000(지연) |
| 측정 정확도 |
±0.5% 판독값 ± 2% 전체 스케일 ± 1자리 | |
| 전압 불균형 및 위상 시퀀스 |
| 측정 방법 |
IEC 61000-4-30에 따라 양의 시퀀스 전압을 음의 시퀀스 전압으로 나눔 | |
| 고조파 전압 및 전류 |
| 분석 창 |
직사각형 |
| 분석 순서 |
1~50번째 순 |
| 측정 정확도 |
전압/전류: 1~20번째: ±0.5% 판독값 ± 0.2% 전체 스케일, 21~50번째: ±1% 판독값 ± 0.3% 전체 스케일(전류 및 전력에 대해 전류 센서 정확도를 포함해야 함) |
| 측정 방법 |
IEC 61000-4-7 | |
| 상호고조파 전압 및 전류(중간 고조파) |
| 분석 창 |
직사각형 |
| 분석 순서 |
1.5~49.5번째 순 |
| 측정 방법 |
IEC 61000-4-7 | |
| 플리커 |
| 측정 방법 |
IEC 61000-4-15 |
|
Plt - 2시간, PSt - 10분 |
| 측정 범위: |
전압 레벨, 변조 및 주파수에 따라 0,1~5(25) | |
| 환경적 사양 |
| 환경 |
| 작동 환경 |
실내 또는 서비스 범위 내의 실외, 최대 2000m 고도 |
| 보관 온도 및 습도 |
-20°C~50°C, 80% RH 최대, 비응축 |
| 작동 온도 및 습도 |
0°C~40°C, 80% RH 최대, 비응축 | |
| 최대 정격 작동 전압 |
| 전압 단자 |
1100V rms |
| 전압 내구성 |
전압 입력 단자 간, 전압 입력 단자와 전류 브로브 간 및 전압 입력 단자와 케이스 간에 1분 동안 5550V rms ac(50/60Hz, 1mA 감지 전류) |
| 외함 보호 |
IP30(EN 60529에 따름) | |
| 표준: |
| EMC |
EN 61326-1:1997+A1:1998 Class A |
|
EN 61000-3-2:1995+A1:1998+A2:1998 |
|
EN 61000-3-3:1995 |
| 안전 |
EN 61010-1 2 nd Edition; 2 000 |
|
전압 입력 장치: 오염 수준 2 , 과전압 범주 1000V CAT III, 600V CAT IV(예상 과전압: 8000V) | | | | |
|
