[부하시험기]
전자 부하 장치 (DC) (CC/CV/CR/CP) : 2 모델
모델명 :
PLZ-4WL Series
|
|
PLZ-4WL Series
전자 부하 장치 (DC) (CC/CV/CR/CP) : 2 모델

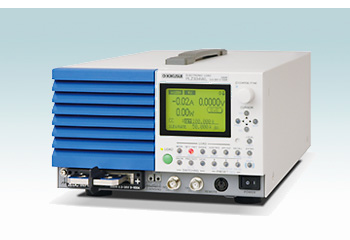

 PLZ334WL
PLZ-4WL시리즈는 당사 종래제품(4W시리즈)의 뛰어난 조작성을 계승하면서 저전압 대전류 영역에서 고속 전류의 가동, 정지 스피드(슬루율 50A/µs)를 실현한 직류 전자 부하장치입니다. 6개의 동작모드에 대응하며, 시퀀스동작, 스위칭동작, 소프트 스타트, 시간, 전압 계측이라고 한 각종 기능도 충실합니다. CPU용 전원 등 통상의 부하시험은 물론 고속 전류 응답시험 등에 최적입니다. 또한 대용량 2차전지의 단셀시험에 대해서도 상당히 콤팩트(당사 종래비, 약 50%)해져 설비의 공간절약화를 꾀할 수 있습니다
특징
- 용도
- CPU용 저전압 전원시험
- 대전류 2차전지의 방전시험
- 태양전지의 IV 특성시험
- 각종 2차전지, 전원의 임피던스시험
- 릴레이, 개폐기시험
- 브러쉬레스 모터의 서지 흡수
- 퓨즈 용단시험
- 저전압 동작을 실현
50mV부터 동작 가능. 0.3V 이하에서는 전류를 저감해 사용 가능합니다
- 로우레인지(1/100)를 장비
CC, CR, CP의 각 모드는 H, M, L의 3레인지를 가지고 있습니다. L레인지는 1/100로 되어 있어 1대로 소전력에서 대전력까지 커버할 수 있습니다.
- 높은 슬루율
부하 입력단자 전압 2.3V로 50A/µs의 슬루율을 실현.
- 방전시험에 편리한 기능
2차 전지의 방전 용량 계측에 편리한 자동 로드 오프 타이머기능, 컷오프 전압 설정기능
- 동작모드
6모드 대응(정전류, 정저항, 정전압, 정전력, 정전류＋정전압, 정저항＋정전압)
- 시퀀스기능
패스트모드는 최소 스텝시간 25µs, 트리거 입출력기능으로 외부기기와의 동기가 가능
- 외부 아날로그 컨트롤
CC, CR, CP, CV의 외부 컨트롤은 물론 현재의 CC 설정값에 외부로부터 전류 중첩이 가능한 CC 중첩 입력. 또한 LOAD ON/OFF가 가능.
- 보호기능
안전 확보를 위한 각종 보호, 알람 발생이 가능.
알람은 알람 출력으로서 외부로 출력 가능.
역접속 보호는 퓨즈에 의해 차단
- 그밖의 기능
-스위칭동작 -셋업 메모리(100) -CC 소프트 스타트 -슬루율 설정(CC) -리스폰스 설정(CV, CR 각 2단계) -전류 모니터 출력 -리모트 센싱 등.
라인 업
| 모델 |
사양 |
| PLZ164WL |
0.3 〜 30V, 50A, 160W,기동 시간:2µs(기동 시간 환산)의 고속 응답、각종 보호 회로 장착、USB 인터페이스 표준 장비
> 취급 설명서(영어)... |
| PLZ334WL |
0.3 〜 30V, 100A, 330W,기동 시간:2µs(기동 시간 환산)의 고속 응답、각종 보호 회로 장착、USB 인터페이스 표준 장비
> 취급 설명서(영어)... |
옵션 (관련 제품)
 TL01-PLZ
로우인덕턴스 케이블
PLZ-4WL용 로우인덕턴스 케이블 케이블장:50cm
TL02-PLZ
로우인덕턴스 케이블
PLZ-4WL용 로우인덕턴스 케이블 케이블장:1m
TL03-PLZ
로우인덕턴스 케이블
PLZ-4WL용 로우인덕턴스 케이블 케이블장:2m
OP01-PLZ-4WL
PLZ-4WL 시리즈 옵션
PLZ-4WL 시리즈 액세서리 키트ト、외 부 제 어 시, 배 면 패 널 의 J1 커 넥 터 연 결 에 사용합니다. 【내용】커넥터, 세미 커버, 핀×20
Wavy for PLZ-4W
시퀀스 작성 소프트웨어PLZ-4W/4WL/4WH시리즈용시퀀스 작성 소프트웨어 더욱…
KRA150
랙 어댑터랙 어댑터(mm 사이즈) *대응 기종:PWR, PAS, PMR, PMP, PAK-A, PMC, PMC-A, PMX-A, PCR500M, PLZ-4W/4WL/4WH, PLZ-3W/3WH, PIA4800 더욱…
KRA3
랙 어댑터랙 어댑터(inch 사이즈) *대응 기종:PWR, PAS, PMR, PMP, PAK-A, PMC, PMC-A, PMX-A, PCR500M, PLZ-4W/4WL/4WH, PLZ-3W/3WH, PIA4800 더욱…
|
|
