[내압시험기]
[5kV AC/6kV DC] 내전압 · 절연저항 시험기
모델명 :
TOS9200 Series
|
|

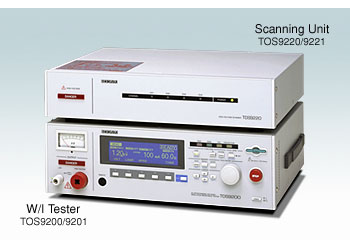

TOS9200 Series
[5kV AC/6kV DC] 내전압 · 절연저항 시험기 : 4 모델
 All models

TOS9200은 AC 내전압, 절연저항 시험의 2가지 기능을 탑재한 내전압 절연저항 시험기 입니다.심장부인 전원에 고효율 스위칭 직류 전원과 PWM 방식의 교류 전원을 채택함.이것에 의해 높은 출력, 높은 안정, 또한 경량·콤팩트화를 실현하고 있습니다.그리고 접지 도통 시험기(TOS6200)와 조합하면 3가지 시험을 단일 공정으로 실행할 수 있습니다. 고전압 스캐너 TOS9220/TOS9221를 조합하면 최대 16채널의 테스트 포인트를 자동으 로 검사할 수 있어 보다 안전하고 신뢰성 높은 자동 검사 시스템으로 활용할 수 있습니다.
특징
- 프로그래머블(GPIB/RS-232C 표준 장비)
- 5kV/100mA의 AC 내전압시험
- -25V~-1000V/0.01MΩ~9.99GΩ의 절연저항 시험
- 당사의 기존 제품에 비해 30% 소형 및 경량화 구현 v시험 전압을 서서히 상승시키는 라이즈 타임 컨트롤 기능
- 시험 전압을 서서히 하강시키는 폴 타 임 컨 트 롤 기 능
- 테 스 트 리 드, 지 그 등 의 스트레이 전류를 취소하는 오프셋 취소 기능
- 시험 종료시의 측정 전압을 유지하는 전압홀드 기능
- 각 시 험 마 다 100 가 지 의 시 험 조 건 을 기억하여 신속한 시험 설정이 가능한 메모리 기능
- 100가지/최대 500단계의 시험 공정을 기억시키는 프로그램 기능
- 시험 종료 시 전하를 강제 방전하는 DC방전 기능
라인 업
| 모델 |
사양 |
| TOS9200 |
내전압시험：AC0.05kV~5.00kV、최대 정격전류：100mA、절연 저항：DC25V~ 1000V/0.01 MΩ〜9.99GΩ、라이즈 타임 컨트롤/ 폴 타 임 컨 트롤 기능、프로그래머블(GPIB/RS-232C 표준 장비)
> 취급 설명서(영어)... |
| TOS9201 |
내전압시험：AC0.05kV~5.00kV/DC0.05kV〜6.00kV、최대 정격전류：100mA（AC）／10mA（DC）、절연 저항：DC25V~ 1000V/0.01 MΩ〜9.99GΩ、라이즈 타임 컨트롤(AC)/ 폴 타 임 컨 트롤(AC) 기능、프로그래머블(GPIB/RS-232C 표준 장비)
> 취급 설명서(영어)... |
| TOS9220 |
고전압 스캐너TOS9220/TOS9221은 TOS9200/9201로부터 공급하는 시험 전압을 복수의 시험 포인트에 분배하기 위한 장치입니다.
> 취급 설명서(영어)... |
| TOS9221 |
고전압 스캐너TOS9220/TOS9221은 TOS9200/9201로부터 공급하는 시험 전압을 복수의 시험 포인트에 분배하기 위한 장치입니다.콘텍트 체크기능
> 취급 설명서(영어)... |
옵션 (관련 제품)
 RC01-TOS
안전 관련 시험기기용 옵션리모트 컨트롤 박스 （한손 조작용/1.5m）※TOS7200에는 변환 어댑터［형명：DD-5P/6P］가 필요합니다 、※TOS53XX에는 변환 어댑터［형명：DD-5P/9P］가 필요합니다 더욱…
RC02-TOS
안전 관련 시험기기용 옵션리모트 컨트롤 박스 （양손 조작용/1.5m）※TOS7200에는 변환 어댑터［형명：DD-5P/6P］가 필요합니다、※TOS53XX에는 변환 어댑터［형명：DD-5P/9P］가 필요합니다 더욱…
DD-3 5P
안전 관련 시험기기용 옵션
리모트 컨트롤 박스 용DIN 커넥터 케이블(3m)
HP01A-TOS
안전 관련 시험기기용 옵션고전압 테스트 프로브（Max.AC4kV・DC5kV／1.8m）、※TOS53XX에는 변환 어댑터［형명：DD-5P/9P］가 필요합니다 더욱…
HP02A-TOS
안전 관련 시험기기용 옵션고전압 테스트 프로브（Max.AC4kV・DC5kV／3.5m）、※TOS53XX에는 변환 어댑터［형명：DD-5P/9P］가 필요합니다 더욱…
TL01-TOS
안전 관련 시험기기용 옵션고전압 테스트 리드 （Max.AC5kV／1.5m） 더욱…
TL02-TOS
안전 관련 시험기기용 옵션고전압 테스트 리드 （Max.AC5kV／3m） 더욱…
TL04-TOS
안전 관련 시험기기용 옵션고전압 테스트 리드 （Max.AC5kV／1.5m TOS1200、RL01-TOS） 더욱…
TL05-TOS
안전 관련 시험기기용 옵션고전압 테스트 리드 （Max.AC5kV／1.5m 149-10A、RL01-TOS,TOS7000시리즈） 더욱…
TL06-TOS
안전 관련 시험기기용 옵션고전압 테스트 리드 （Max.AC5kV／0.5m、TOS9220／9221） 더욱…
TL07-TOS
안전 관련 시험기기용 옵션고전압 테스트 리드 （Max.AC5kV／1.5m、TOS9220／9221） 더욱…
PL02-TOS
안전 관련 시험기기용 옵션경고등 장치（TOS9200、TOS9201용） 더욱…
RL01-TOS
안전 관련 시험기기용 옵션UL용 부하 저항기. 레지스터의 가치가, UL(UL 1492, UL1409, UL1410) 조건을 채우는데 선택됩니다 더욱…
TOS1200
안전 관련 시험기기용 옵션재고에 대해서는 문의해 주십시오. 내전압 시험기 전류 교정기 더욱…
149-10A
10kV 디지털 전압계(직류 전압／교류 전압)직류 전압／교류 전압 +/-10kV,고전압 측정용, 최대10kV,직류 전압／교류 전압(50〜60Hz),고입력 저항：1000M Ω 더욱…
929-100M
안전 관련 시험기기용 옵션절연 저항계용 교정 저항기 100M Ω 더욱…
929-10M
안전 관련 시험기기용 옵션절연 저항계용 교정 저항기 10M Ω 더욱…
929-1M
안전 관련 시험기기용 옵션절연 저항계용 교정 저항기 1M Ω 더욱…
408J-101
GPIB 케이블
GPIB 케이블,길이:약 1m
408J-102
GPIB 케이블
GPIB 케이블,길이:약 2m
408J-104
GPIB 케이블
GPIB 케이블,길이:약 4m
KRB2-TOS
안전 관련 시험기기용 옵션브래킷(inch 사이즈)용 TOS6200, TOS9220/TOS9221, OH01-KHA 더욱…
KRB100-TOS
안전 관련 시험기기용 옵션브래킷(mm 사이즈)용 TOS6200TOS9220/TOS9221, OH01-KHA 더욱…
KRB3-TOS
안전 관련 시험기기용 옵션브래킷(inch 사이즈)용 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M, PLZ-4W/4WH, PWR, PAT , PBZ 더욱…
KRB150-TOS
안전 관련 시험기기용 옵션
브래킷(mm 사이즈)용 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M, PLZ-4W/4WH, PWR, PAT, PBZ
|
|
