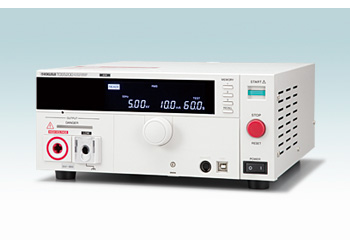

TOS5200 -NEW-
[5kV AC] 내전압 시험기
개요
AC 내전압 시험기 TOS5200은 전기제품의 안전 확보에 필요한 네 가지 시험 중에서 내전압 시험을 하기 위한 시험기입니다. 출력은 5kV/100mA(AC)로, IEC, EN, UL, VDE, JIS 등 각국의 안전 규격 및 전기용품 안전법의 요구사항에 기초한 전자 기기, 전자 부품의 내전압 시험이 가능합니다. 또한, 새로 개발된 스위칭 앰프를 도입함으로써 시험 전압의 안전성을 향상.
AC 라인 전압이나 주파수가 변하더라도 출력 전압을 일정하게 유지할 수가 있기 때문에 전원 환경이 불안정한 지역에서도 안정된 시험을 할 수 있습니다. 다양한 테스트 수요에 대응할 수 있는 기능 장비도 충실. 철저히 조작성・확실성・안전성을 중시한 저가격의 AC 내전압 시험기의 '기준' 모델입니다.
특징
- 인가 전압을 시간 제어 가능
[라이즈 타임/폴 타임 컨트롤 기능 탑재!!]
설정 전압까지 임의의 시간에 서서히 전압을 상승/하강시킬 수가 있습니다.
규격 시험이나 피시험물에 필요 이상의 스트레스를 가하는 것을 방지합니다.
- 고안정 출력
[신개발 고효율 PWM 스위칭 앰프 탑재!!]
AC 라인의 변동에 영향을 받지 않고 안정된 고전압을 출력.
전압 변동이 큰 지역에서도 안심하고 신뢰성 높은 시험이 가능합니다.(입력 전압 변동률 ±0.3%)
- 고정밀도・고분해능
[± 1.5 % of reading]
전압계는 ±1.5% of reading(500V 이상)/최소 분해능 1V, 전류계는 ±1.5% of reading(1mA 이상)/최소 분해능 1μA.
고정확도・고분해능의 True RMS 계측 회로를 탑재하고 있습니다.
- 택트 타임 단축
[생산성 향상!!]/span>
시험 시간을 최단 0.1s로 설정한 경우, 내전압의 택트 타임(사이클)은
최단 0.32s로 할 수가 있습니다.(외부 컨트롤인 경우)
- 월드 와이드 대응>
[글로벌 사용 가능!!/출력 주파수 선택 가능!!]
입력 전원을 변경하지 않고 해외 공장에서도 그대로 사용 가능.
또한 입력 측의 전원 환경에도 의존하지 않습니다. 주파수 50Hz/60Hz의 안정된 시험 전압을 공급.
- 사용 편의성과 안전성을 추구
[스마트한 제어부・출력 단자]
출력 단자의 돌기물을 없애고 새로운 기구인 LOW 단자를 장착.
전면 패널에 보호용 커버를 마련하는 등, 생산 현장을 고려하여 안정성과 편리성을 추구.
라인 업
| 모델 |
사양 |
| TOS5200 -NEW- |
ACW：5kV/100mA, 신개발PWM 앰프 탑재, 고정도 계측 ±1.5% of reading(전압： 500V 이상, 전류： 1mA 이상) , 상승시간/강압시간 컨트롤기능 , 월드와이드 입력, AUT0기능 , RS-232C/USB 인터페이스 탑재 , 패널 메모리기능(3세트), 키 잠금 & 조작부 커버
|
옵션 (관련 제품)
TL31-TOS
안전 관련 시험기기용 옵션고전압 테스트 리드 （Max.AC5kV／1.5m）대응 기종：TOS53XX
더욱…
TL32-TOS
안전 관련 시험기기용 옵션고전압 테스트 리드 （Max.AC5kV／3m）대응 기종：TOS53XX
더욱…
HP01A-TOS
안전 관련 시험기기용 옵션고전압 테스트 프로브（Max.AC4kV・DC5kV／1.8m）、※TOS53XX에는 변환 어댑터［형명：DD-5P/9P］가 필요합니다
더욱…
HP02A-TOS
안전 관련 시험기기용 옵션고전압 테스트 프로브（Max.AC4kV・DC5kV／3.5m）、※TOS53XX에는 변환 어댑터［형명：DD-5P/9P］가 필요합니다
더욱…
RC01-TOS
안전 관련 시험기기용 옵션리모트 컨트롤 박스 （한손 조작용/1.5m）※TOS7200에는 변환 어댑터［형명：DD-5P/6P］가 필요합니다 、※TOS53XX에는 변환 어댑터［형명：DD-5P/9P］가 필요합니다
더욱…
RC02-TOS
안전 관련 시험기기용 옵션리모트 컨트롤 박스 （양손 조작용/1.5m）※TOS7200에는 변환 어댑터［형명：DD-5P/6P］가 필요합니다、※TOS53XX에는 변환 어댑터［형명：DD-5P/9P］가 필요합니다
더욱…
DD-5P/9P
안전 관련 시험기기용 옵션
리모트 컨트롤 박스(RC01-TOS 또는 RC02-TOS)、고전압 테스트 프로브（HP01A-TOS또는HP02A-TOS ）를 TOS53XX와 잇기 위한 전환 케이블（미니 DIN에의 DIN）
TU01-TOS
안전 관련 시험기기용 옵션
외부 컨트롤 I / O 커넥터 변환 장치 (25pin -14pin)
PL02-TOS
안전 관련 시험기기용 옵션경고등 장치（TOS9200、TOS9201용）
더욱…
KRA4-TOS
랙 어댑터랙 어댑터(inch용) 대응 기종：TOS53XX
더욱…
KRA200-TOS
랙 어댑터
랙 어댑터(mm용) 대응 기종：TOS53XX
