[회로소자측정기]

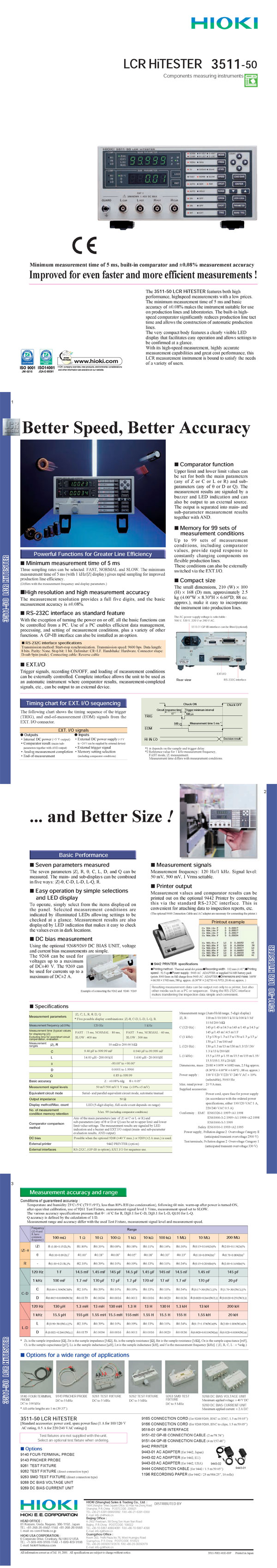

LCR 하이테스터
모델명 :
|
|
- 측정 파라미터 : |Z|, θ, C, L, D , Q, R - 측정 범위 : |Z|, R ; 10mΩ∼200.00MΩ θ;-90.00˚∼+90.00˚C;(120Hz때);9.40pF∼999.99mF, (1KHz때);0.940PF∼99.999mFL;(120Hz때);14.00μH∼200.00kH, (1KHz때);1.600μH∼20.000kHD;0.0001∼1.9900 Q;0.85∼999.99 - 표시 : |Z|-θ, C-D, L-D, L-Q, R의 표시짜기 맞댐 가능, LED - 기본 정확도 : |Z|;±0.08% rdg. , θ;±0.05˚ - 측정 주파수 : 120Hz/1kHz - 측정 신호 레벨 : 50mV/500mV/1V rms - 출력 impedance : 50Ω±10Ω - 측정 시간 : 1kHz때 FAST;15ms, NORM;60ms, SLOW;300ms 120Hz때 FAST;30ms, NORM;90ms, SLOW;400 ms - 콤퍼레이터 : |Z|, C, L, R의 어느것인지와 θ, D , Q의 표시 가능짜기합 중에서 각각의 상한·하한값설정 (HI, IN, LO) 측정 조건을 99거리까지 보존 가능 - 외부 입출력 : 입력;방아쇠, 측정 조건의 선택/DC5V∼24V(부논리) 출력;측정 종료, 콤퍼레이터 판정 결과/오픈 수집가 - 인터페이스 : RS-232C(표준) 및 GP-IB(옵션) - 잔류 전하 보호 : 최대 보호 전압 DC400V(참고가격) - DC BIAS : 외부 DC바이어스 ±40V(옵션) - 전원 : AC100/120/220/240V±10%(세레크타불), 50/60Hz 20VA max. - 사이즈.무게 : 210W×100H×168D mm· 2.5kg - 부속품 : 전원 코드× 1, 전원 예비 FUSE× 1
|
|
